فن سقفی با کلاهک ذوزنقه ای سری RFV

فن سقفی با کلاهک ذوزنقه ای سری RFV

برند: پایا تهویه آریا
0 امتیاز

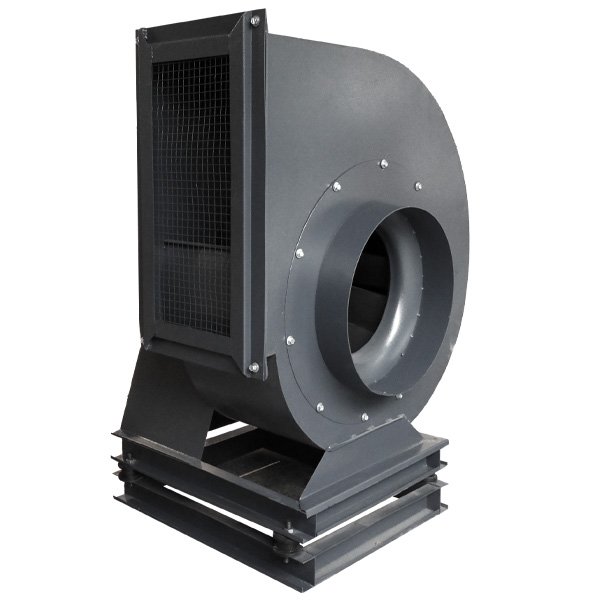

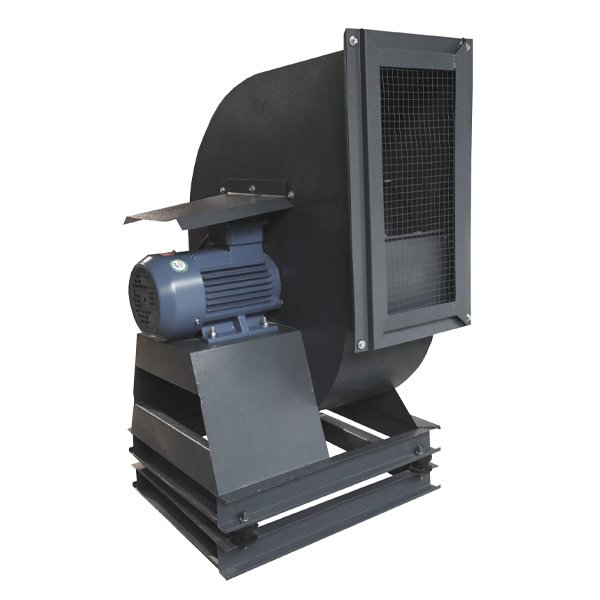

فن سانتریفیوژ سقفی سری RFV با کلاهک ذوزنقه‌ ای برند پایا تهویه، هوا را از پایین مکش کرده و به‌ صورت عمودی از بالا خارج می‌ کند. این فن برای تخلیه هوای بسیار آلوده دیزاین شده و دارای بدنه گالوانیزه، الکتروموتور IP54 با کلاس حرارتی F و ترموکوپل می باشد. در صورت تمایل، قابلیت آکوستیک با عایق صوتی را دارد.


فن سقفی با کلاهک ذوزنقه‌ای – سری RFV

فن سانتریفیوژ سقفی سری RFV از نوع روف فن با پروانه بکوارد، تک‌ ورودی و کوپل مستقیم می باشد. این سری برای مکش هوا از سقف و تخلیه عمودی آن تعبیه شده است.

کلاهک ذوزنقه‌ ای فن، هوا را از پایین مکش می‌کند و به سمت بالا تخلیه می‌ کند. بنابراین، سری RFV برای تخلیه هوای بسیار آلوده گزینه ای مناسب است.

بدنه فن از جنس گالوانیزه است و در برابر خوردگی مقاوم است. همچنین، الکتروموتور مورد استفاده دارای IP54، کلاس حرارتی F و ترموکوپل است.

کلاهک باران‌ گیر نیز از ورود آب باران به داخل فن جلوگیری می‌کند. از این رو، این سری برای نصب در فضای باز نیز قابل استفاده است.

در صورت تمایل، امکان آکوستیک کردن فن با استفاده از عایق صوتی وجود دارد. در نتیجه، می‌توان این قابلیت را برای کاربرد هایی که کاهش صدا اهمیت دارد، در نظر گرفت.

سری RFV در مدل‌های RFV 220 تا RFV 500 ارائه می‌شود. همچنین، مدل‌ های این سری از نظر ولتاژ، دبی هوا، سرعت، توان ورودی و سطح صدا با یکدیگر تفاوت دارند.

ویژگی‌های کلیدی فن سقفی RFV

  • کلاهک ذوزنقه‌ای با تخلیه عمودی هوا
  • مناسب برای تخلیه هوای بسیار آلوده
  • بدنه گالوانیزه مقاوم در برابر خوردگی
  • الکتروموتور با IP54 و کلاس حرارتی F
  • مجهز به ترموکوپل
  • کلاهک باران‌گیر برای جلوگیری از ورود آب باران
  • قابلیت آکوستیک با عایق صوتی در صورت درخواست
  • پروانه بکوارد، تک‌ورودی و کوپل مستقیم
  • ارائه مدل‌های RFV 220 تا RFV 500

ساختار و عملکرد فن RFV

پروانه و نحوه تخلیه هوا

فن RFV از پروانه بکوارد و ساختار تک‌ ورودی استفاده می‌کند. همچنین، انتقال نیرو به‌صورت کوپل مستقیم انجام می‌شود.

هوا از قسمت پایین فن مکش می‌شود. سپس، به‌صورت عمودی از قسمت بالایی تخلیه می‌شود. بنابراین، ساختار این سری برای نصب روی سقف و تخلیه عمودی هوا در نظر گرفته شده است.

بدنه و کلاهک باران‌گیر

بدنه فن از گالوانیزه ساخته شده است. همچنین، کلاهک باران‌گیر روی مجموعه قرار دارد و از ورود آب باران به داخل فن جلوگیری می‌کند.

از این رو، هنگام انتخاب فن برای فضای باز، وجود کلاهک باران‌گیر یکی از مشخصات این سری محسوب می‌شود.

الکتروموتور

الکتروموتور فن RFV دارای IP54 و کلاس حرارتی F است. علاوه بر این، موتور به ترموکوپل مجهز شده است.

کاربردهای فن سقفی RFV

سری RFV در کاربرد های مختلف تهویه سقفی مورد استفاده قرار می‌گیرد. از جمله این کاربردها می‌توان به موارد زیر اشاره کرد:

  • تهویه سقفی کارخانه‌ها
  • تهویه سالن‌های صنعتی
  • تخلیه هوای بسیار آلوده
  • سیستم‌های تهویه با نیاز به نصب در فضای باز

همچنین، قابلیت آکوستیک شدن این سری در صورت درخواست وجود دارد. بنابراین، در پروژه‌هایی که کاهش صدا اهمیت دارد، می‌توان این گزینه را نیز در نظر گرفت.

مشخصات فنی فن RFV

جدول زیر مشخصات فنی مدل‌ های سری RFV را نشان می‌دهد. بر اساس اطلاعات موجود، جدول مشخصات فنی RFV با سری RFH مشترک است.

Model
Voltage (V)
Current (A)
Input (W)
Noise Level (dB)
Frequency (Hz)
Air Volume (m³/h)
Speed (rpm)
RFV/RFH 220
220
0.37
81
65
50
850
2500
RFV/RFH 250
220
0.68
150
66
50
1370
2380
RFV/RFH 280
220
0.93
205
75
50
1740
2330
RFV/RFH 315
220
0.60
135
64
50
1900
1400
RFV/RFH 355
220
0.75
165
66
50
2300
1400
RFV/RFH 400
220
1.15
252
68
50
3100
1340
RFV/RFH 450
380
1.37
500
76
50
5350
1430
RFV/RFH 500
380
1.00
340
70



راهنمای انتخاب فن RFV

برای انتخاب مدل مناسب، ابتدا دبی هوای مورد نیاز را بر اساس حجم فضا و تعداد تعویض هوا محاسبه کنید. سپس، مدل‌ های موجود را از نظر دبی هوا و سرعت مقایسه کنید.

در مرحله بعد، سطح صدای موردنیاز را بررسی کنید. در صورتی که کاهش صدا اهمیت داشته باشد، قابلیت آکوستیک شدن فن را در زمان سفارش در نظر بگیرید.

همچنین، ولتاژ برق موجود در محل نصب را بررسی کنید. مدل‌ های جدول مشخصات فنی با 220 یا 380 ولت ارائه شده‌ اند. بنابر این، ولتاژ مدل انتخابی باید با برق در دسترس پروژه مطابقت داشته باشد.

سپس، ابعاد فن را با فضای نصب تطبیق دهید. جدول ابعاد، اندازه‌ های اصلی مدل‌ های مختلف RFV را ارائه می‌کند.

در نهایت، شرایط تخلیه هوا را بررسی کنید. سری RFV برای تخلیه عمودی هوا از سقف طراحی شده و برای تخلیه هوای بسیار آلوده مورد استفاده قرار می‌گیرد.

پرسش‌های متداول

تفاوت RFV با RFH چیست؟

RFV با کلاهک ذوزنقه‌ای، هوا را به‌ صورت عمودی تخلیه می‌کند و برای هوای بسیار آلوده مناسب است. در مقابل، RFH با کلاهک قارچی، هوا را به‌صورت افقی خارج می‌کند و برای هوای کم‌آلوده کاربرد دارد.

آیا فن RFV برای نصب در فضای باز مناسب است؟

کلاهک باران‌گیر فن از ورود آب باران به داخل فن جلوگیری می‌کند. بنابراین، این سری برای نصب در فضای باز قابل استفاده است.

آیا امکان کاهش صدای فن RFV وجود دارد؟

بله. در صورت درخواست، امکان آکوستیک کردن فن با استفاده از عایق صوتی وجود دارد.

الکتروموتور فن RFV چه مشخصاتی دارد؟

الکتروموتور این سری دارای IP54، کلاس حرارتی F و ترموکوپل است.

جمع‌بندی

فن سقفی سری RFV با پروانه بکوارد، تک‌ ورودی و کوپل مستقیم، برای مکش هوا از سقف و تخلیه عمودی آن طراحی شده است. این سری دارای بدنه گالوانیزه، کلاهک ذوزنقه‌ای و کلاهک باران‌گیر است.

الکتروموتور فن دارای IP54، کلاس حرارتی F و ترموکوپل است. همچنین، در صورت درخواست می‌توان فن را با عایق صوتی آکوستیک کرد.

مدل‌های RFV از RFV 220 تا RFV 500 ارائه می‌شوند. بنابراین، انتخاب مدل باید بر اساس دبی هوای موردنیاز، سطح صدا، ولتاژ برق، ابعاد محل نصب و شرایط تخلیه هوا انجام شود.
